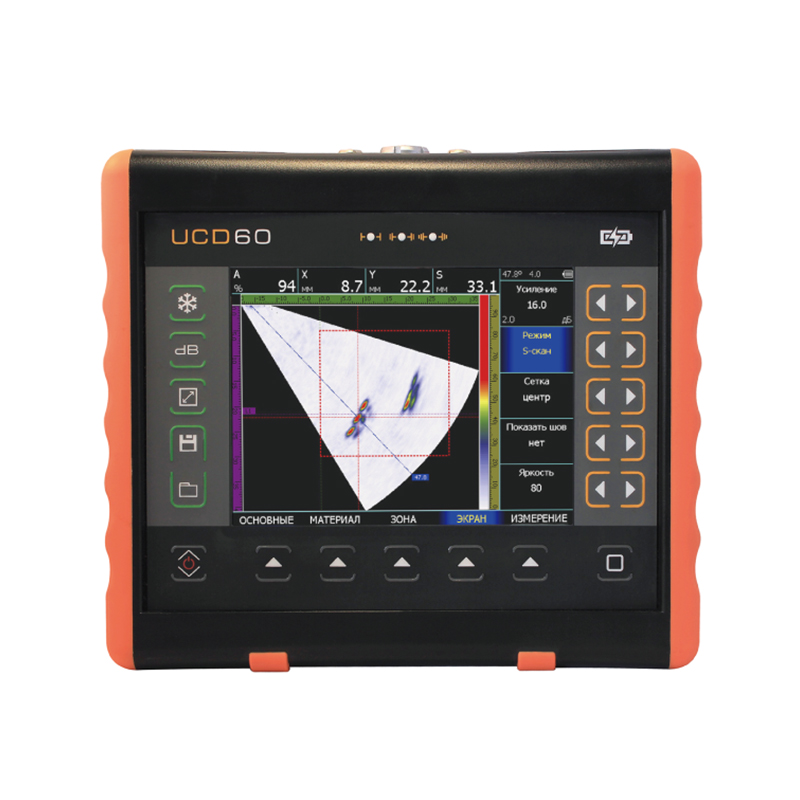

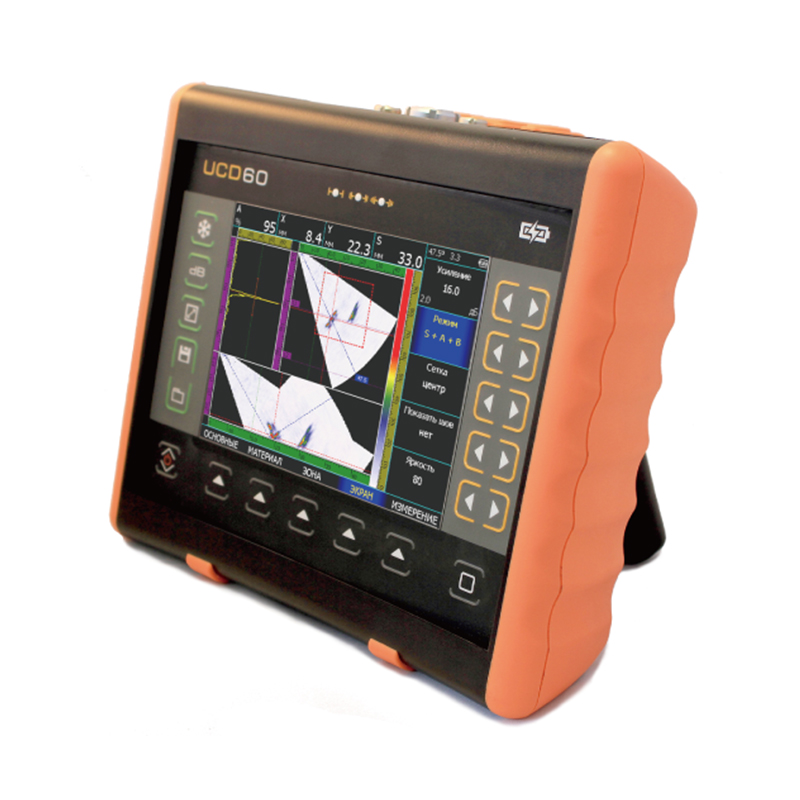

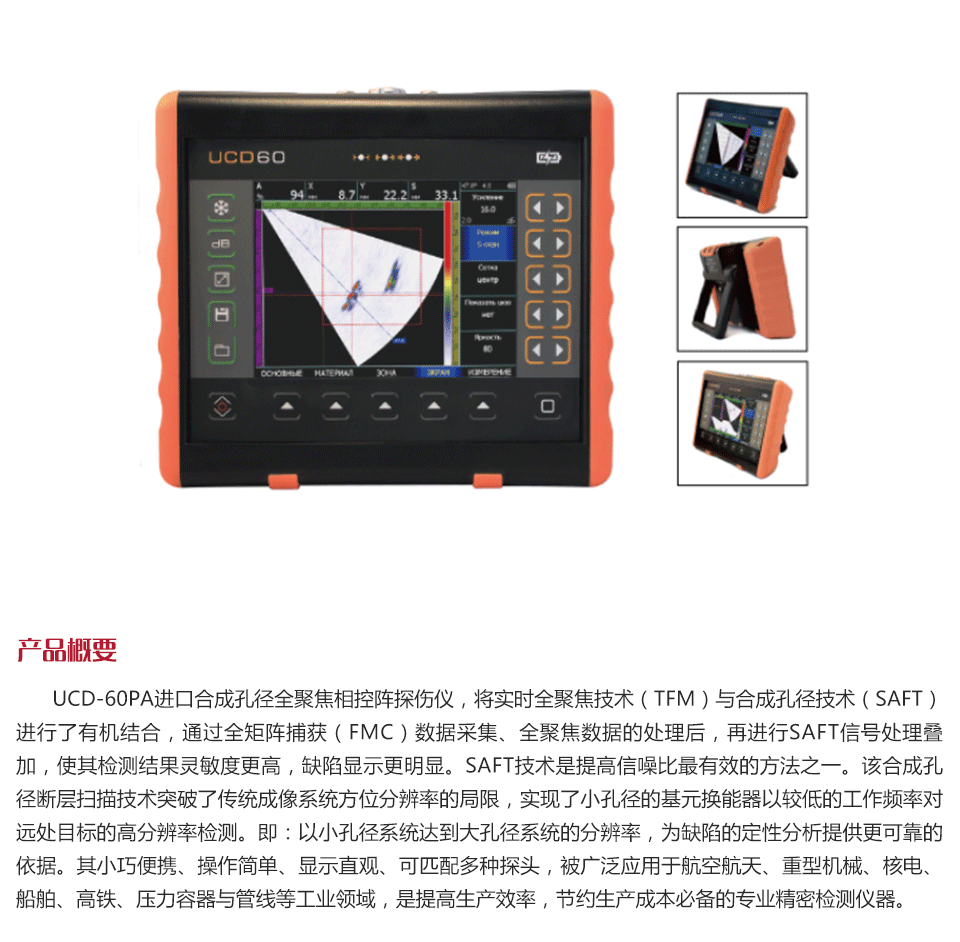

產品概述進口UCD-60合成孔徑全聚焦相控陣檢測儀，實現全聚焦技術（TFM）與合成孔徑技術（SAFT）有機結合，合成孔徑斷層掃描技術方法突破了傳統成像系統方位分辨率的概念，實現了以小孔徑系統達到大孔徑系統的分辨率，檢測結果靈敏度更高，缺陷顯示更加明顯，為缺陷的定性分析提供更可靠的依據。其小巧便攜、操作簡單、顯示直觀、可匹配多種傳感器，廣泛應用于航空航天、重型機械、核電、船舶、高鐵、壓力容器與管線等工業領域，是提高生產效率，節約生產成本必備的專業精密檢測儀器。

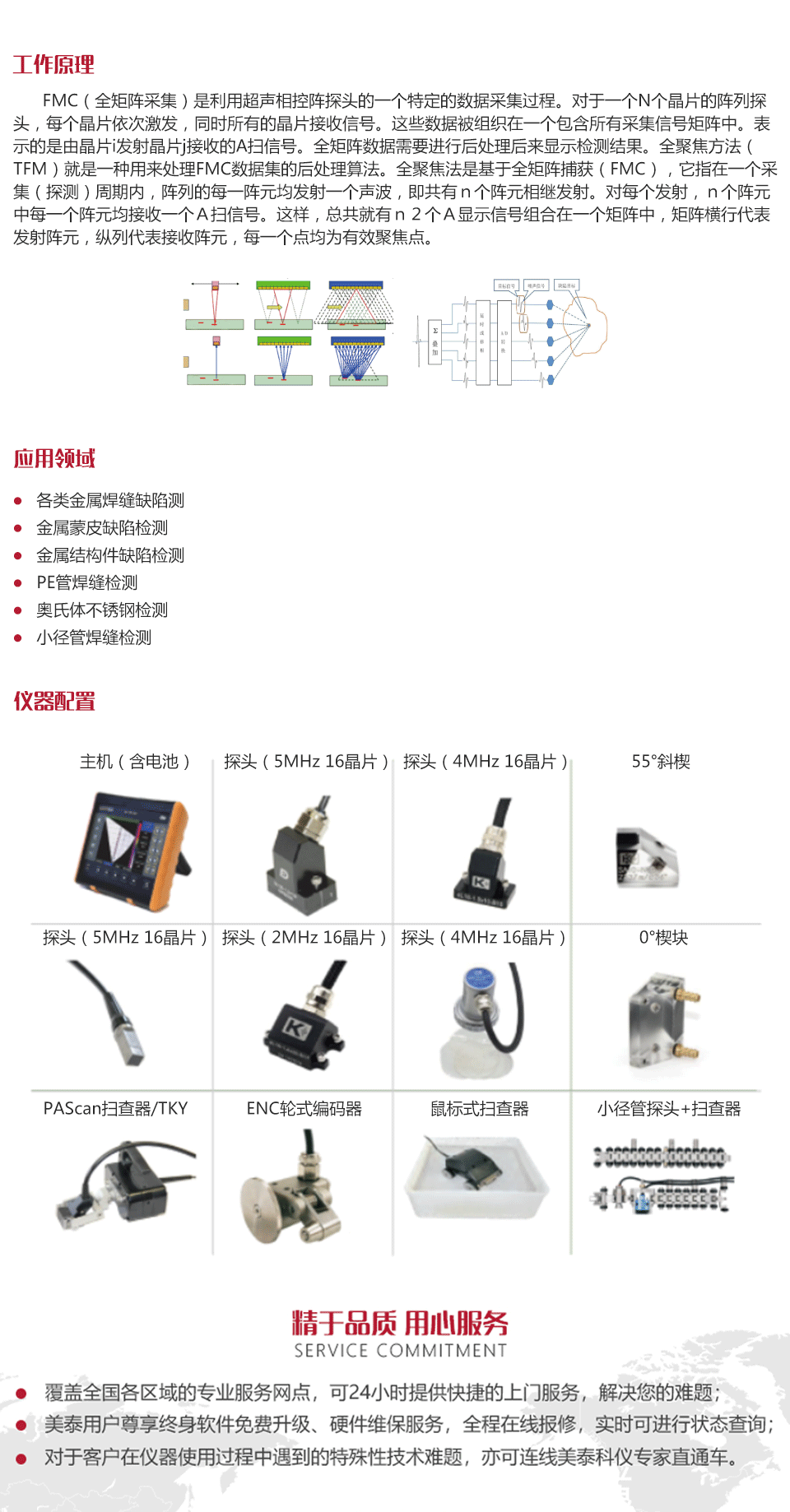

功能用途工作原理合成孔徑聚焦技術原理與合成孔徑雷達技術一樣，即傳感器以一定步長沿線性孔徑軌跡移動，在軌跡上的孔徑位置向成像區域（被檢測區域）發射脈沖信號，并接收和儲存檢測信號，然后下一孔徑位置進行相同的發射、接收和儲存，直到掃描完成，對相應孔徑檢測信號的回波做做時延調整、信號疊加和平均等處理，實現逐點聚焦，重建整個成像區的信號反射圖像。
合成孔徑全聚焦相控陣，為合成孔徑和全聚焦技術的結合，在全聚焦的基礎上，采用合成孔徑技術對后期數據進行處理。合成孔徑聚焦超聲成像作為一種超聲后處理方法，能夠將小孔徑成像合成為大孔徑成像，通過逐點聚焦的方法，使圖像的分辨率不隨位置和深度變化。在采用同樣換能器陣元探頭的情況下，使用合成孔徑聚焦方法能夠得到更高分辨率的重建圖像，為缺陷的定性分析提供更可靠的依據。

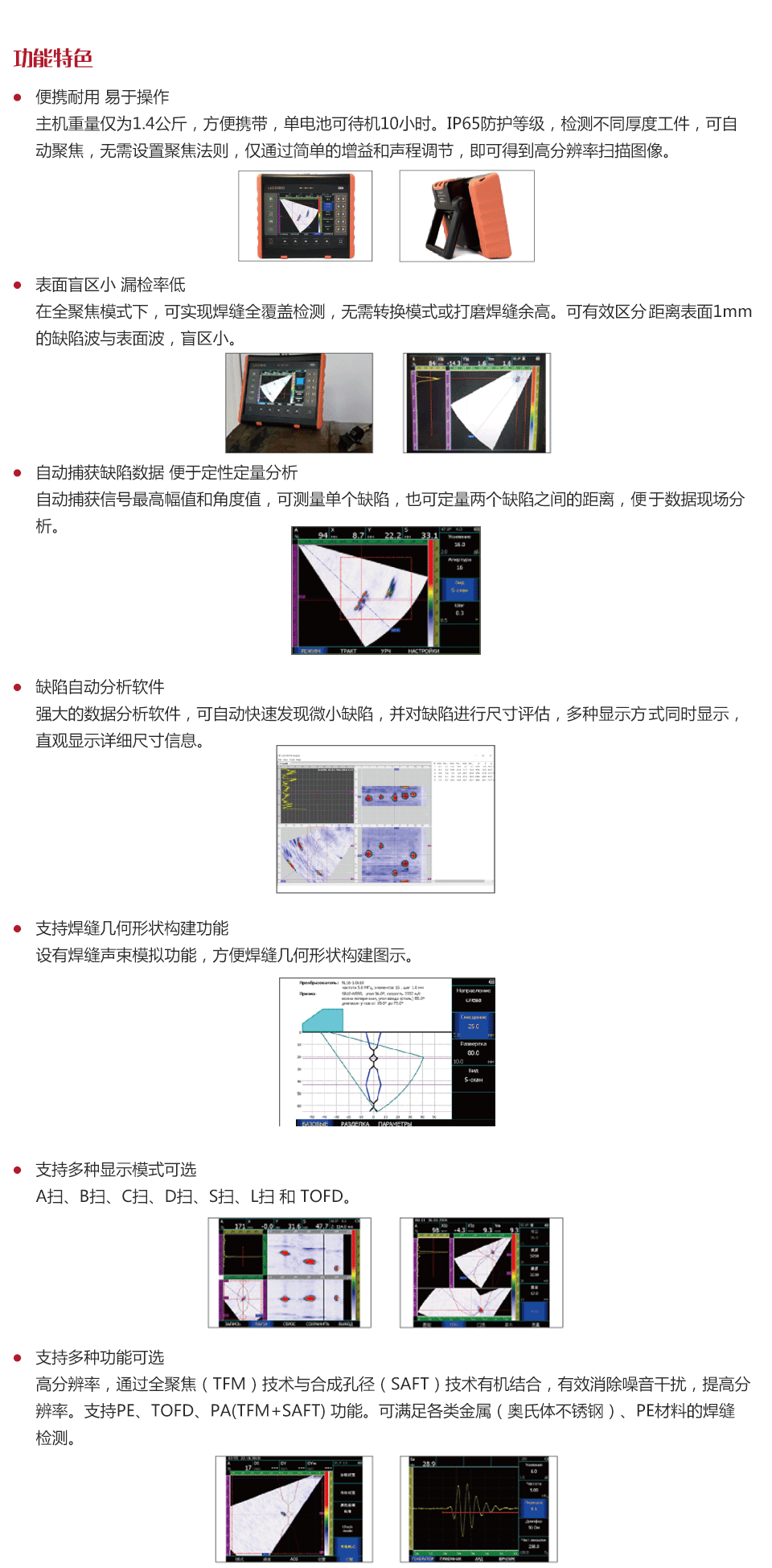

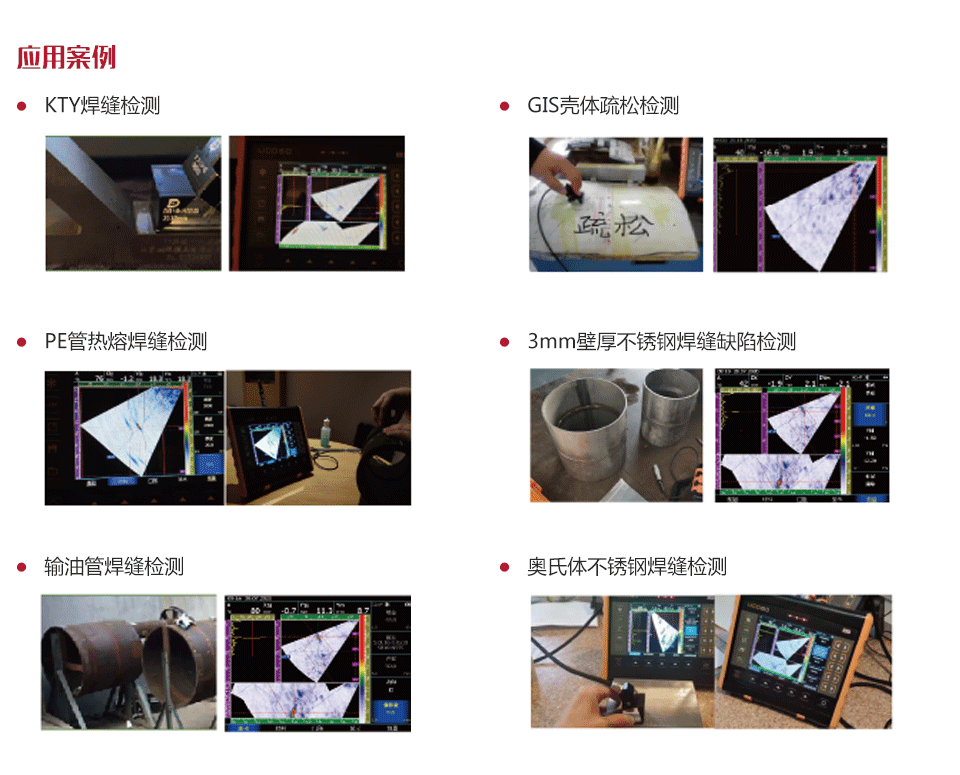

工作條件儀器特點?用于管道焊縫、PE管、小徑管、微小缺分析、近表面缺陷檢測；
?多種功能可選：PE、TOFD、PA(TFM+SAFT)功能；
?多種顯示模式可選：A掃、B掃、C掃、S掃、L掃和TOFD；
? 便攜性強：體積小、重量輕（僅為1.4千克）、清晰度高，更加便于現場作業；
? 環境適應力強：防護等級可達IP65；
? 工作溫度范圍：-30℃~55℃；
? 鋰電池供電：10小時以上；

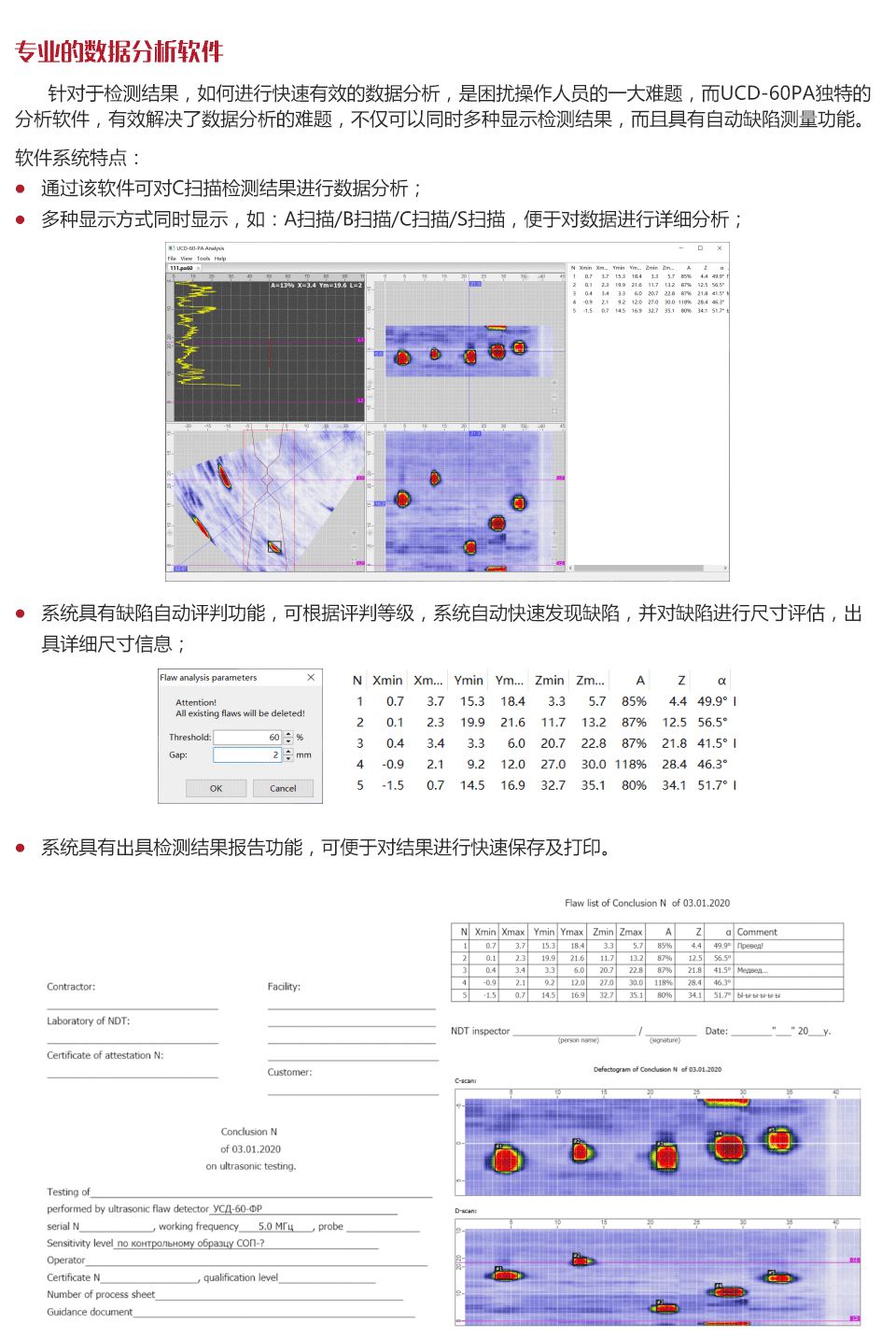

? 缺陷定性定量分析：自動捕獲信號最高幅值和角度值，可測量單個缺陷，也可測量兩個缺陷之間的距離，更加便于數據現場分析；
? 操作簡單：系統采用全數字聚焦，不需要設置聚焦法則，即可得到高分辨率掃描圖像，聲程所達自動聚焦，僅通過調節增益和聲程即可完成操作，即使長時間不操作，也不會忘記繁瑣的操作；
? 高分辨率：通過全聚焦（TFM）技術與合成孔徑（SAFT）技術有機結合，有效消除噪音干擾，提高分辨率；
? 焊縫模擬功能：根據檢測材料的厚度和焊縫的幾何形狀，對工件結構進行構造；
? 可檢測距離表面1mm的缺陷。
操作方法及注意事項儀器的保養與維護 -
-

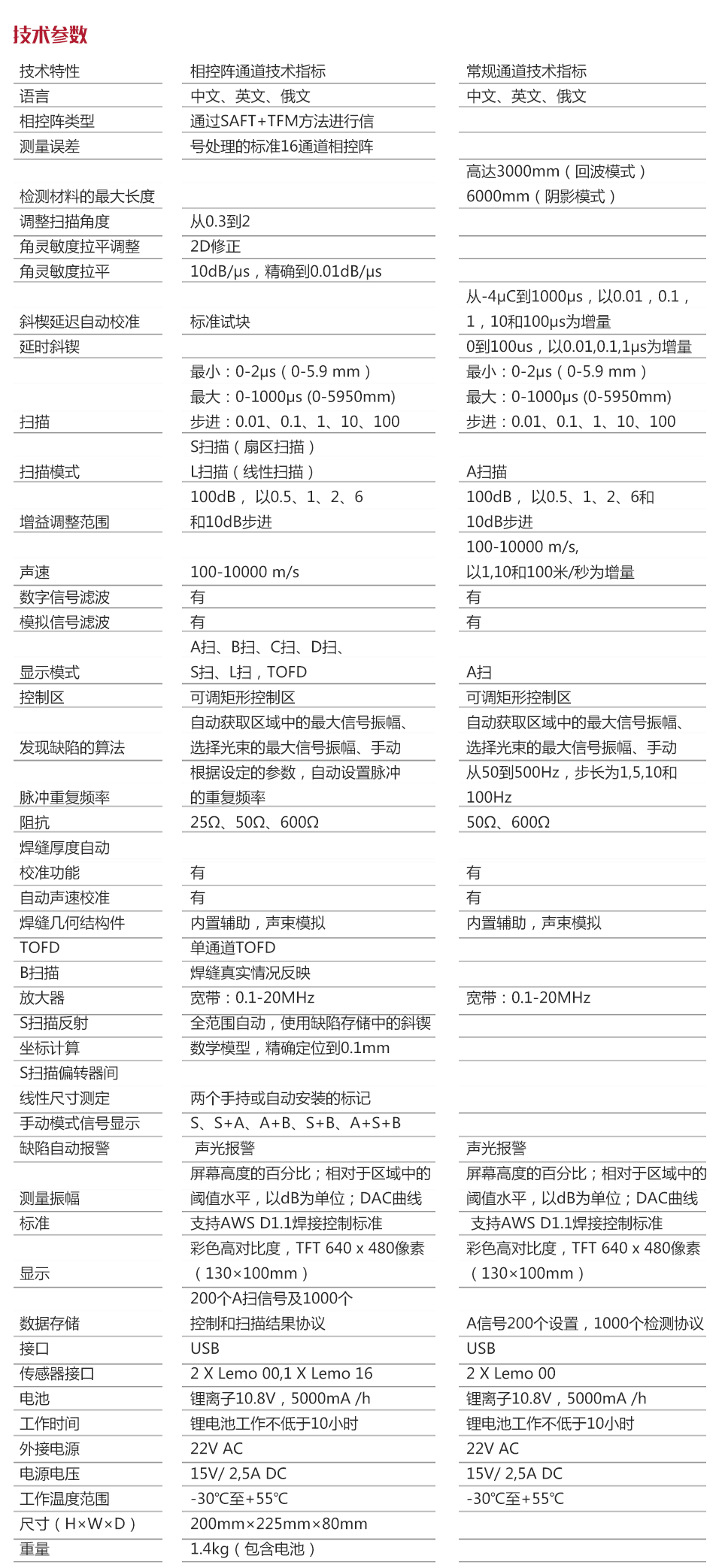

重量：1.4kg 1.4kg（包含電池） 尺寸（H×W×D） 200mm×225mm×80mm 工作溫度范圍 -30℃至55℃ 電源電壓 15V/ 2,5A DC 外接電源 22V AC 工作時間 鋰電池工作不低于10小時 傳感器接口 2 X Lemo 00,1 X Lemo 16 內置軟件更新 自動USB 接口 USB 顯示 彩色高對比度，TFT 640 x 480像素（130×100mm） 凍結后屏幕上的圖像處理 全功能處理和分析 AWSD1.1焊接控制標準 支持 測量振幅 屏幕高度的百分比；相對于區域中的閾值水平，以dB為單位；DAC曲線 缺陷自動報警 聲光報警 手動模式信號顯示 S、S+A、A+B、S+B、A+S+B S掃描偏轉器間線性尺寸測定 兩個手持或自動安裝的標記 檢測控制范圍內缺陷的算法 區域最大信號振幅，選擇光束最大信號振幅，手動 自動缺陷報警 指示燈，聲音 控制區 S掃描信號區域的長方形區域精確定位到0.1mm 顯示模式 A掃、B掃、C掃、D掃、S掃、L掃，TOFD 增益 100dB B掃描 焊縫真實情況反映 焊縫幾何結構構件 內置輔助，聲束模擬 自動聲速校準 有 焊縫厚度自動校準功能 有 脈沖重復頻率 根據設定的參數，自動設置脈沖的重復頻率 聲速 100-10000 m/s 角靈敏度拉平 10dB/us，精確到0.01 角靈敏度拉平調整 2D修正 信號處理算法 SAFT+TFM數字信號聚焦 通道類型 標準16通道相控陣 語言 英語、俄語、中文 -
-
