產品概述

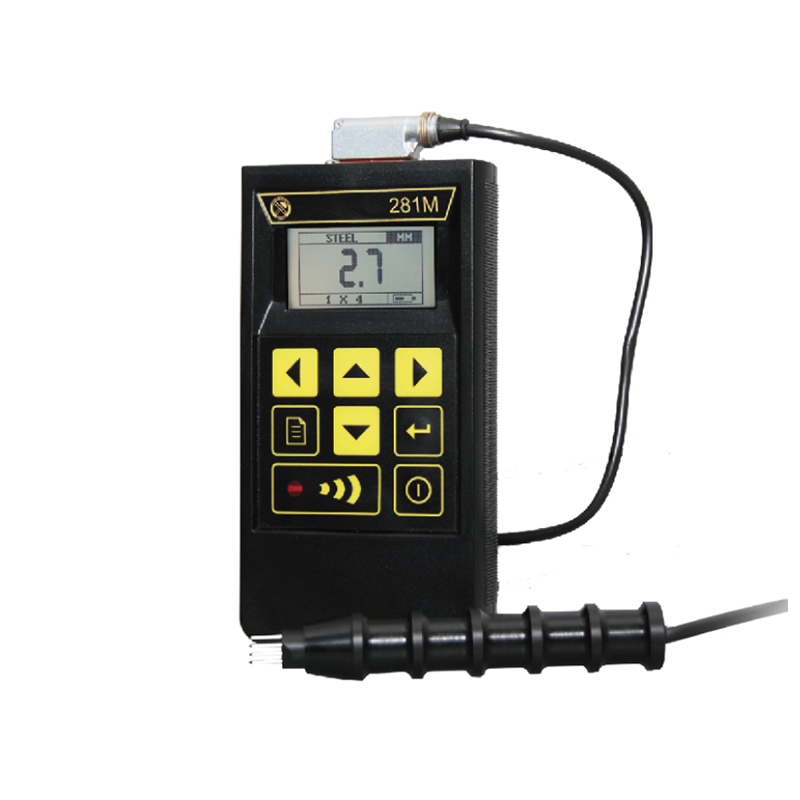

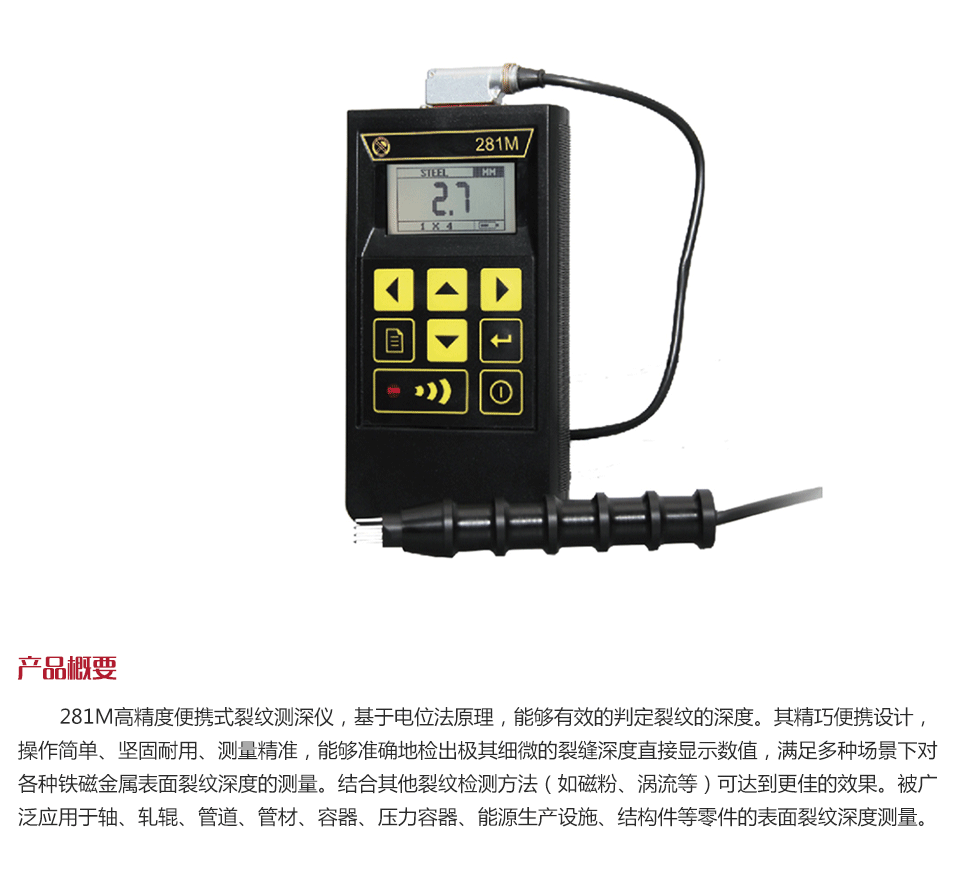

281M高精度便攜式裂紋測深儀，基于電位法原理，能夠有效的判定裂紋的深度。其精巧便攜設計，操作簡單、堅固耐用、測量精
準，能夠準確地檢出極其細微的裂縫深度直接顯示數值，滿足多種場景下對各種鐵磁金屬表面裂紋深度的測量。結合其他裂紋檢測方
法（如磁粉、渦流等）可達到更佳的效果。被廣泛應用于軸、軋輥、管道、管材、容器、壓力容器、能源生產設施、結構件等零件的
表面裂紋深度測量。功能用途
軸，軋輥，能源生產設施，結構件等零件；
管道，管材，油氣管道；
壓力容器；
能源工業設備等。工作原理

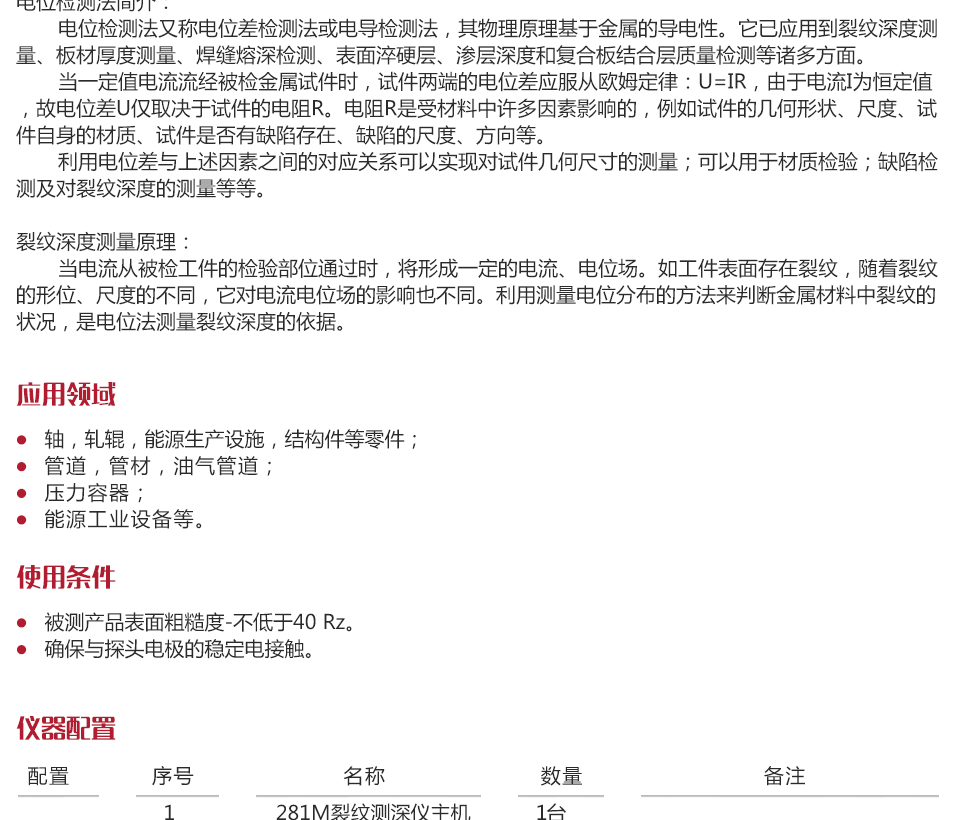

電位檢測法簡介：
電位檢測法又稱電位差檢測法或電導檢測法，其物理原理基于金屬的導電性。它已應用到裂紋深度測量、板材厚度測量、焊縫熔深檢
測、表面淬硬層、滲層深度和復合板結合層質量檢測等諸多方面。
當一定值電流流經被檢金屬試件時，試件兩端的電位差應服從歐姆定律：U=IR，由于電流I為恒定值，故電位差U僅取決于試件的電阻
R。電阻R是受材料中許多因素影響的，例如試件的幾何形狀、尺度、試件自身的材質、試件是否有缺陷存在、缺陷的尺度、方向等。
利用電位差與上述因素之間的對應關系可以實現對試件幾何尺寸的測量；可以用于材質檢驗；缺陷檢測及對裂紋深度的測量等等。
裂紋深度測量原理：
當電流從被檢工件的檢驗部位通過時，將形成一定的電流、電位場。如工件表面存在裂紋，隨著裂紋的形位、尺度的不同，它對電流
電位場的影響也不同。利用測量電位分布的方法來判斷金屬材料中裂紋的狀況，是電位法測量裂紋深度的依據。工作條件
被測產品表面粗糙度-不低于40 Rz。
確保與探頭電極的穩定電接觸。儀器特點

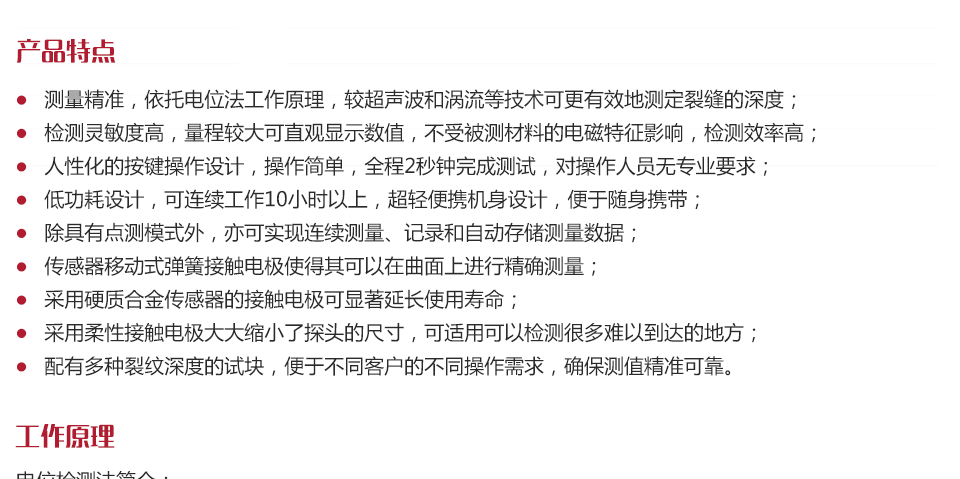

測量精準，依托電位法工作原理，較超聲波和渦流等技術可更有效地測定裂縫的深度；
檢測靈敏度高，量程較大可直觀顯示數值，不受被測材料的電磁特征影響，檢測效率高；
人性化的按鍵操作設計，操作簡單，全程2秒鐘完成測試，對操作人員無專業要求；
低功耗設計，可連續工作10小時以上，超輕便攜機身設計，便于隨身攜帶；
除具有點測模式外，亦可實現連續測量、記錄和自動存儲測量數據；
傳感器移動式彈簧接觸電極使得其可以在曲面上進行精確測量；
采用硬質合金傳感器的接觸電極可顯著延長使用壽命；

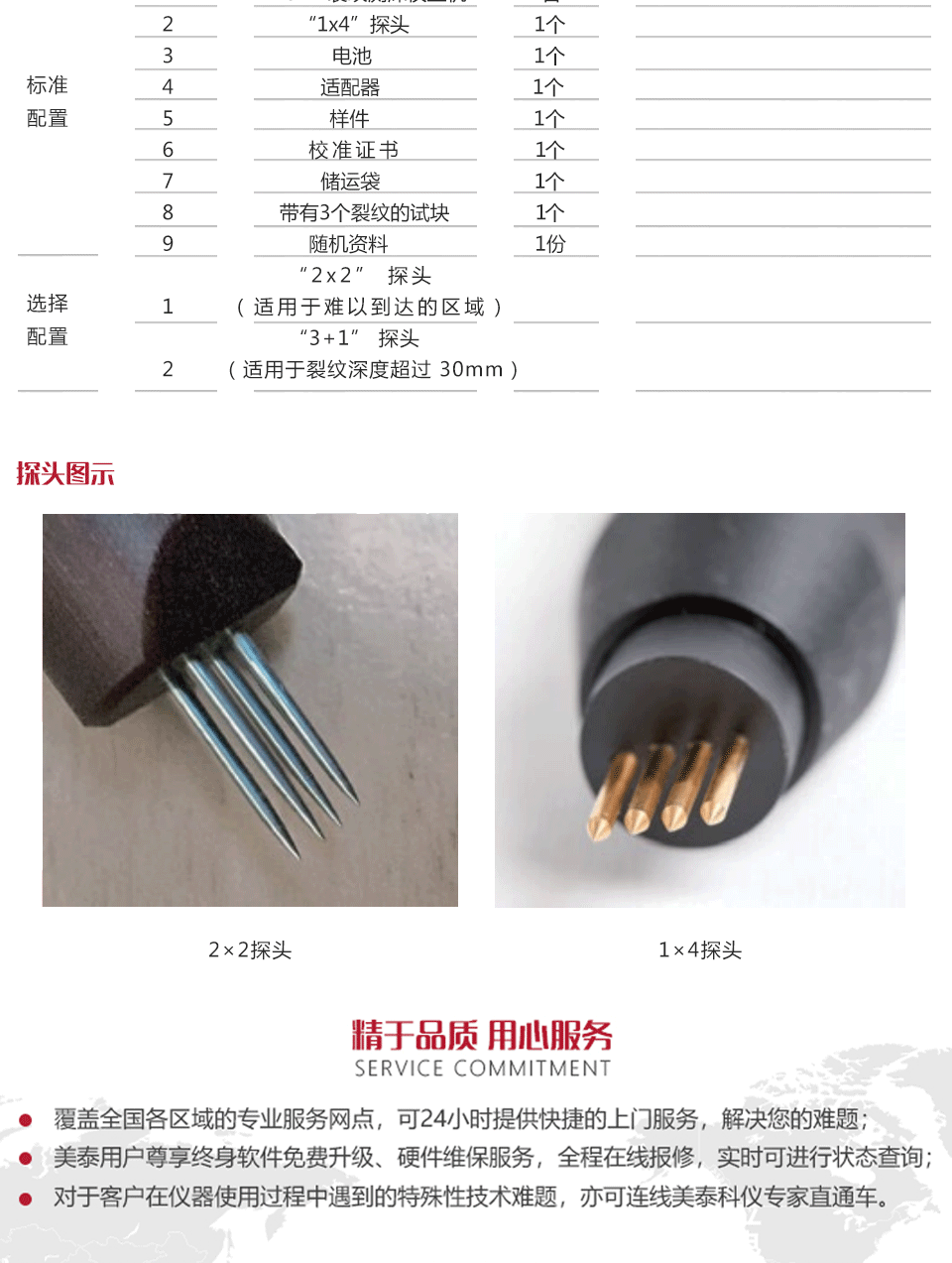

采用柔性接觸電極大大縮小了探頭的尺寸，可適用可以檢測很多難以到達的地方；
配有多種裂紋深度的試塊，便于不同客戶的不同操作需求，確保測值精準可靠。操作方法及注意事項儀器的保養與維護 -
-

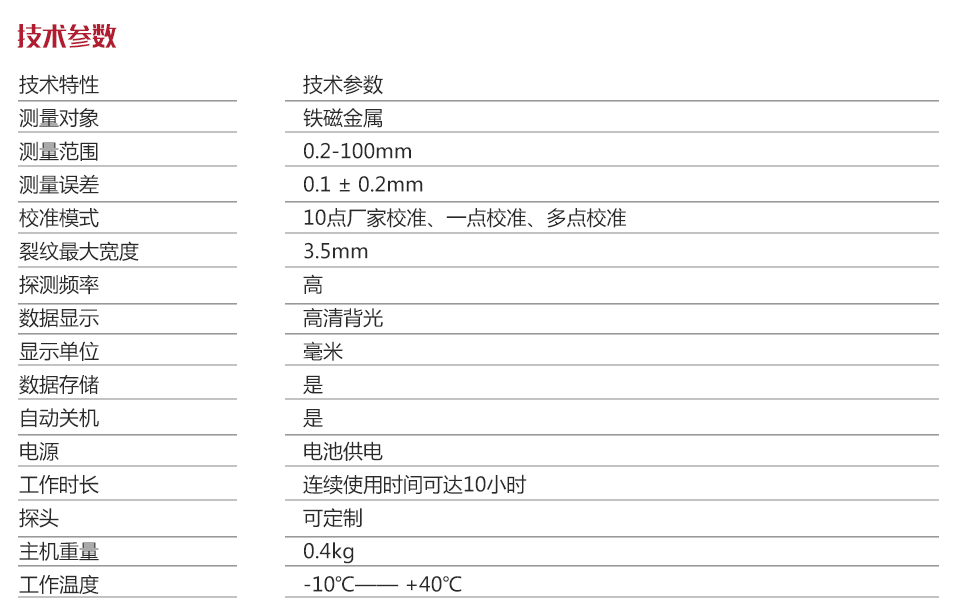

工作溫度 -10℃—— +40℃ 主機重量 0.4kg 探頭 可定制 工作時長 連續使用時間可達10小時 電源 電池供電 自動關機 是 數據存儲 是 顯示單位 毫米 數據顯示 高清背光 探測頻率 高 裂紋最大寬度 3.5mm 校準模式 10點廠家校準、一點校準、多點校準 測量誤差 0.1 ± 0.2mm 測量范圍 0.2-100mm 測量對象 鐵磁金屬 -
-
